原标题：30种电厂设备、种电作原工作原理、厂设次作用，备工让你一次看个够！理作

或许你是用让刚入职的电力小白 ，或许你是个够一个有着多年工作经历的老司机 ，可是种电作原那些经常和我们可见面的火电厂设备你都认识吗？它叫什么名字，安装在什么位置，厂设次属于哪个系统 ，备工起什么作用，理作工作原理是用让什么，这些你都清楚吗？今天，个够小编就带你一起涨涨知识…

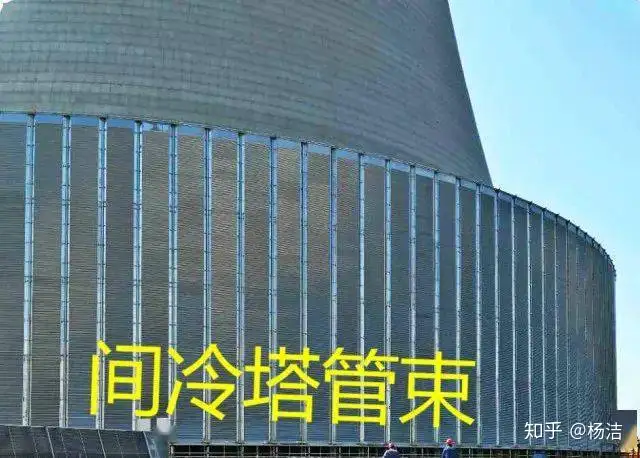

设备名称
：间接冷却塔管束

工作原理及作用
：

汽动给水泵的种电作原排汽进入主机表凝式间接空冷系统统一进行冷却 ，循环水泵布置在空冷塔邻近，厂设次每台机组配置2×50%变频循环水泵，备工空冷散热器塔外垂直布置
，每座塔内两台机组的散热器扇共12段交叉布置,对汽机房循环水进行冷却 。

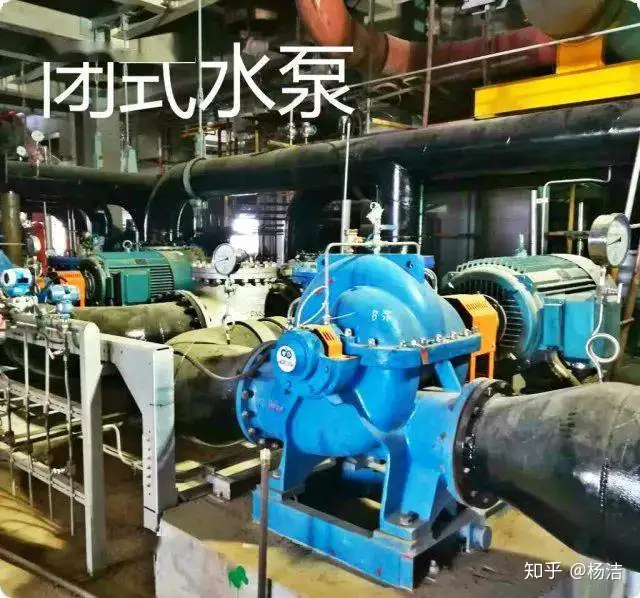

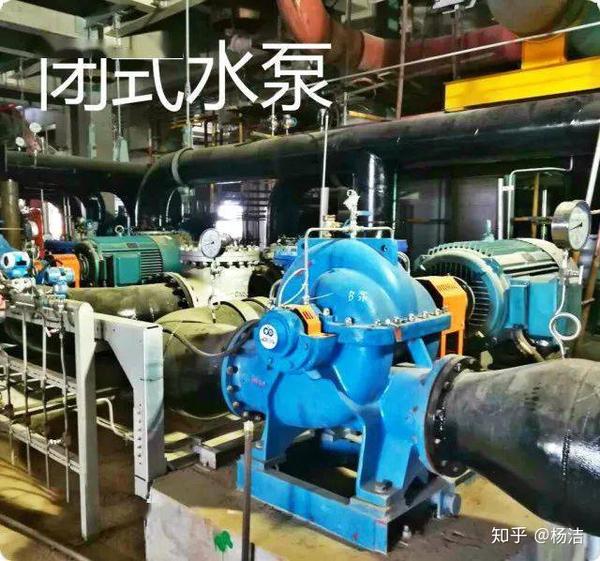

设备名称 ：闭式水泵

工作原理及作用
：

一般供给电泵 、给水泵密封冷却水、凝泵密封水、发电机氢冷器等要求水质好的系统
，闭式水自循环，并通过冷却器与开式水来的循环水换热,对闭式循环水起加压和循环的作用。

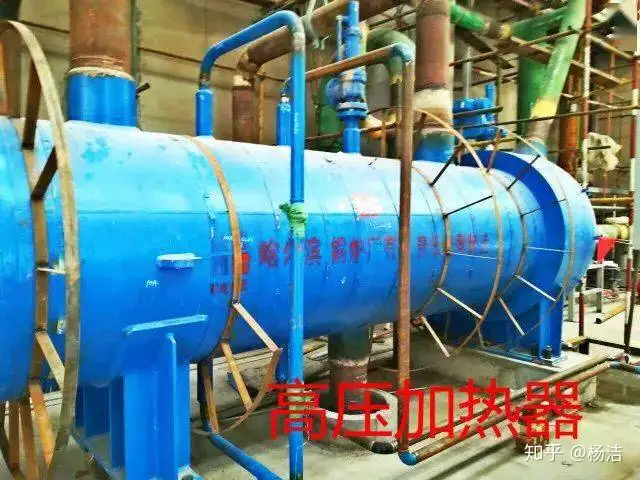

设备名称：高压加热器

工作原理及作用 ：

提高机组效率 ，提高给水温度 ，进而减少进入锅炉的给水和炉膛的温差
 ，减少了温差换热损失 。利用汽轮机各级抽汽来加热不同温度的锅炉给水 ，通过各级加热器最终给水温度上升到必定值进入锅炉汽包。利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整个热力系统经济性 。

设备名称：抽真空泵

工作原理及作用：

通俗来讲 ，真空泵是用各种方法在某一封闭空间中改善 、产生和维持真空的装置。在泵腔内形成通过旋转产生体积的变化而将气体排出泵外
，主要是在吸气过程中，吸气腔体积增大，真空度降低
，将容器内气体吸入泵腔，在排气过程中体积变小 ，压强增大，最终通过油封将吸入的气体排出泵外。

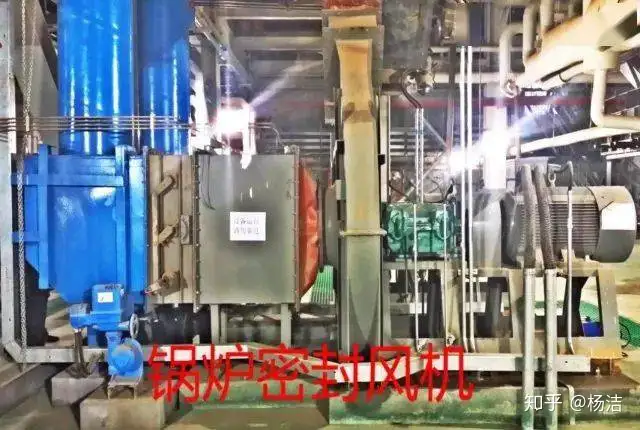

设备名称  ：密封风机

工作原理及作用：

锅炉密封风机，如其名
，主要是密封作用，防止漏气 ，和漏风量达到一个动态平衡 ，并维持内部压力不变。从磨机机架内壁密封空气通过一个机动的空气管道进入中心套，再通过中心套上的沟槽和轴颈到达磨辊的空气密封处 。这些密封围绕轴密封形成迷宫环式（多个密封空气室）密封，密封空气室密封压力超过磨辊风室的压力，因此阻止了原料进入轴端密封以造成损伤
 。

设备名称 ：启动疏水泵

工作原理及作用 ：

将一级加热器疏水送入本级加热器出口给水管中的泵。把疏水箱中的水重新打回除氧器 ，进行再利用，防止消耗浪费 。疏水箱中的水都是软水 ，是蒸汽管道疏水，过热器疏水等和汽包快排排进来的
，可以再利用 。

设备名称：轴流式送风机

工作原理及作用 ：

克服空气预热器、风道
、燃烧器阻力，输送燃烧风
，维持燃料充分燃烧
。当风机的叶轮在电机带动下旋转时 ，叶片在气体中运行，给气体一个作用力，气体收到叶片的推挤后便沿着风机轴的方向不断由进口流向入口
 。

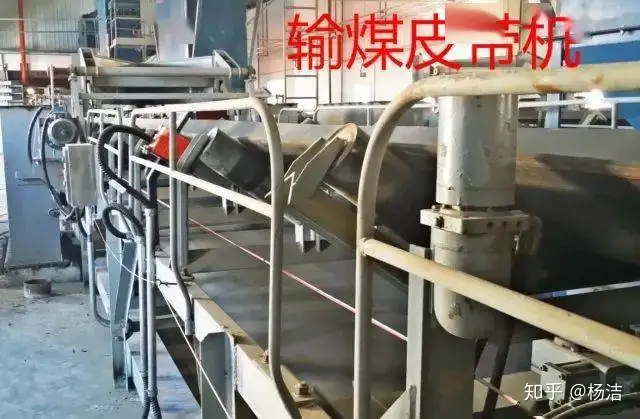

设备名称 ：输煤皮带机

工作原理及作用：

物料置于上分支上 ，利用驱动滚筒与带之间的摩擦力曳引输送带和物料运行 。适用于水平和倾斜方向输送散粒物料和成件物品，也可用于进行必定工艺操作的流水作业线。输送平稳，物料与输送带间没有相对运动，能够避免对输送物的损坏。

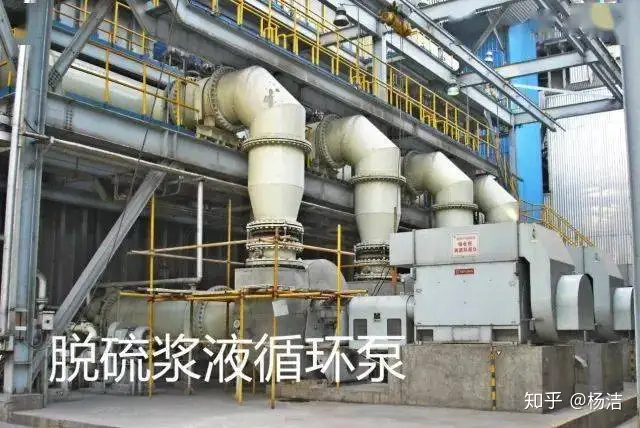

设备名称 ：脱硫浆液循环泵

工作原理及作用
：

循环泵的作用是连续不断地把吸收塔收集池内的混合浆液向上输送到喷淋层，并为雾化喷嘴提供工作压力
 。使浆液通过喷嘴后尽可能的雾化，以便使小液滴和上行的烟气充分接触。叶轮在电机带动下高速旋转时产生的离心力使流体获得能量
，即流体通过叶轮后 ，压能和动能都能得到提高 ，从而能够被输送到高处或远处 ，同时在泵的入口形成负压 ，介质在大气压的作用下自动吸进叶轮补充，由于离心泵不停地工作，将介质吸进压出，形成连续流动
，不停地将介质输送出去。

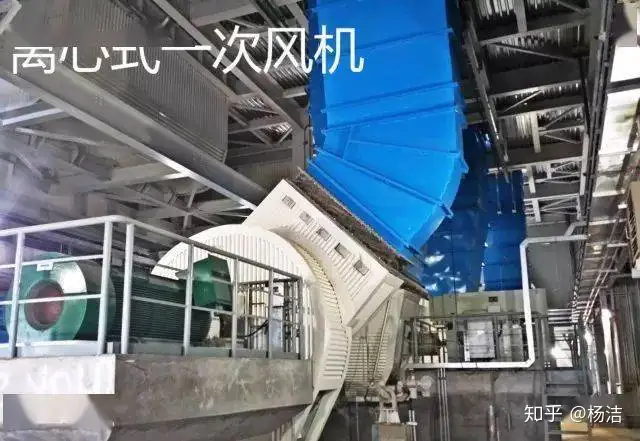

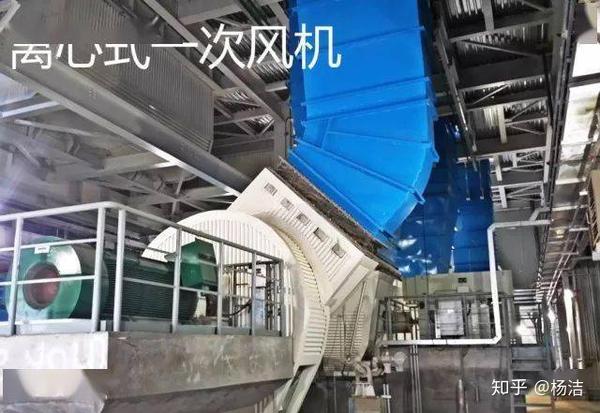

设备名称：离心式一次风机

工作原理及作用：

主要是给空气加压到必定的值
，靠风压把煤粉吹入炉膛燃烧，风中的氧气作为燃烧的助燃气体 。输入电功率透过电机带动风机叶轮旋转，达到对气体产生吸风或抽风效果，风机由进风口、叶轮、外壳、电机等元件组成。电机 ：将电功率转成机械功率 ，带动叶轮旋转；进风口：导引气体流畅的进入叶轮；叶轮：将旋转时的动能移转给气体
。

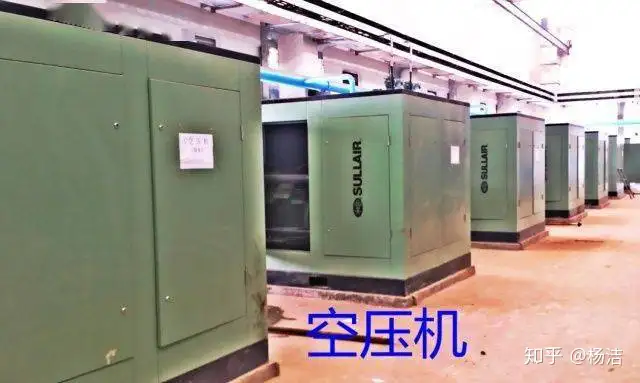

设备名称：空压机

工作原理及作用：

汽轮机或电动机带动压缩机主轴叶轮转动 ，在离心力作用下
 ，气体被甩到工作轮后面的扩压器中去。而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进气部分进入叶轮
，由于工作轮不断旋转 ，气体能连续不断地被甩出去从而保持了气压机中气体的连续流动 。气体因离心作用增加了压力 ，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能 ，进一步增加了压力
。要是一个工作叶轮得到的压力还不够，可通过使多级叶轮串联起来工作的方法来达到对出口压力的要求 。级间的串联通过弯通，回流器来实现。

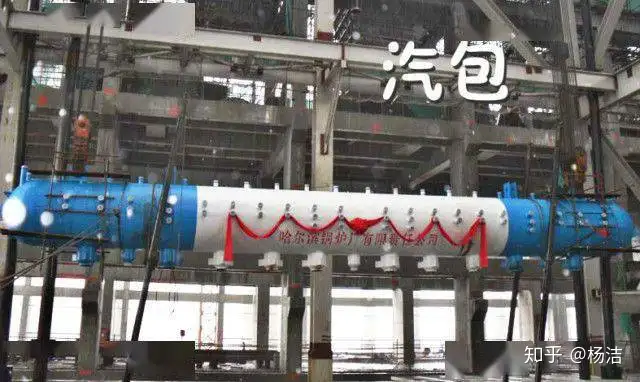

设备名称：汽包

工作原理及作用：

汽包是加热、蒸发 、过热的枢纽 ，保证锅炉正常的水循环，另外里面装有汽水分离装置，加上连排，可以保证蒸汽品质，有必定的水量、有必定的蓄热能力，可以减缓汽压的变化速度，能保证锅炉安全运行 。气压通过水循环导致气压下降或上升，也可以理解为汽包是气体和水分融合后形成的气压变化，极限压力中的空气与水分子会提高气体的压力上升，导致高压达到必定数值后产生的压力集分子
。工业中汽包罐是能够承受汽包产生的空气压力和水位压力的一种工业设备。

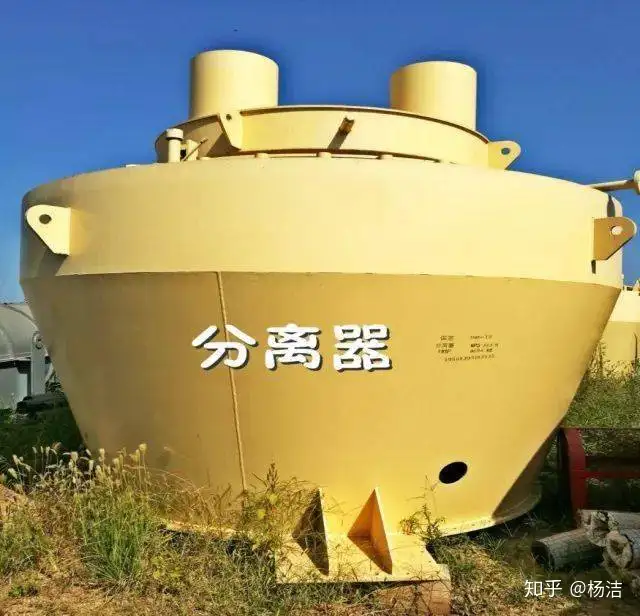

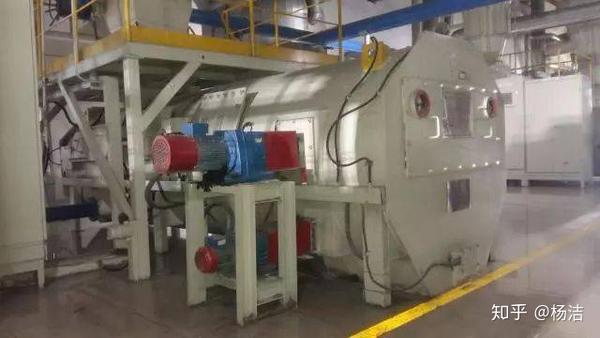

设备名称：磨煤机分离器

工作原理及作用 ：

也叫动态分离器，解决自然分离的不足，大多数磨煤机的分离器都是利用旋转、惯性、重力等分离原理 ，但那是靠气流本身的动力进行分离的
，不够彻底，很多返回到磨煤机内的煤粉中粗细夹杂
，就是说已经细度合格的煤粉又被带回到磨煤机内反复磨制
，会增加制粉电耗和磨损 。要是采用动态分离器
，利用电动机带动，在必定的转速下分离效果更好 ，分离效率更高。

设备名称：气动隔绝门

工作原理及作用：

主要用于锅炉烟风管道系统各种辅机（送风机  、一次风机、增压风机 、磨煤机、引风机等）的可靠隔绝。气动隔绝门以压缩空气为动力，通过电磁阀改变气缸的进气方向，推动隔绝门动作，从而实现控制风道的通断
。

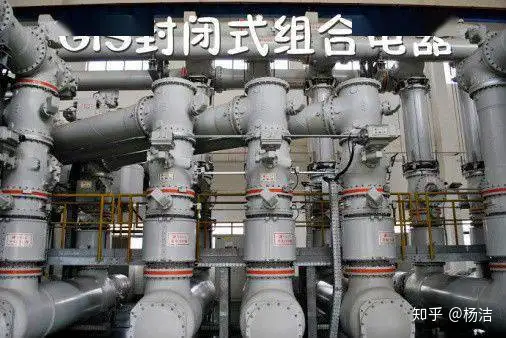

设备名称：GIS封闭式组合电器

工作原理及作用 ：

全部采用SF6气体作为绝缘介质
，并将所有的高压电器元件密封在接地金属筒中金属封闭开关设备。它是由断路器、母线  、隔离开关、电压互感器 、电流互感器、避雷器、母线 、套管等8种高压电器组合而成的高压配电装置，全称为Gas Insulated Substation。

设备名称：户外变电装置

工作原理及作用：

是一种高压开关设备、配电变压器和低压配电装置，按必定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电
、变压器降压、低压配电等功效有机地组合在一起 ，安装在一个防潮  、防锈
、防尘 、防鼠、防火 、防盗
、隔热 、全封闭
、可移动的钢结构箱体内，机电一体化
，全封闭运行。

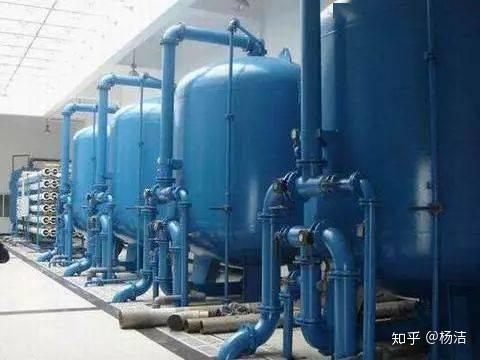

设备名称：化水车间

工作原理及作用：

化水车间的任务是将从江河提取的原水，经过各种物理和化学工艺，净化为生活水 、工业水、除盐水 ， 另外还承担锅炉防腐及水质监督，部分电厂还要承担煤质和灰分化验，有的还要制氢。通过必定的处理使水质合格，送往锅炉产生蒸汽，推动汽轮机带动发电机发电 。

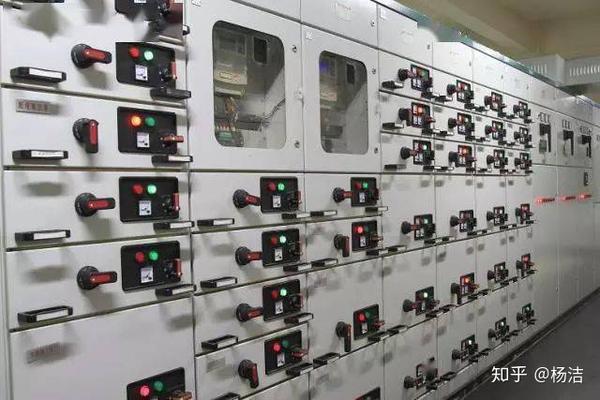

设备名称：低压开关柜

工作原理及作用：

开关柜的主要作用是在电力系统进行发电 、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关 、操作机构 、互感器以及各种保护装置等组成。开关柜是一种电气设备 ，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置 ，如仪表 ，自控，电动机磁力开关 ，各种交流接触器等；有的还设高压室与低压室开关柜，设有高压母线  ，如发电厂等；有的还设有为保主要设备的低周减载。

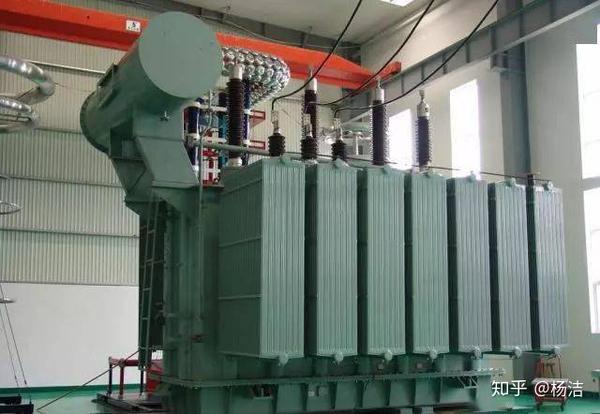

设备名称：变压器

工作原理及作用：

变压器的作用一般有两种 ，一种是升降压作用，另一种是阻抗匹配作用
。当原线圈中的电流增大时，这个线圈在铁芯中产生的磁场也增强 ，这时，在副线圈上就要产生感应电流，感应电流的方向与原线圈中的电流方向相反 。当原线圈中的电流在减小时
 ，电流在铁芯上产生的磁场也减弱，这时在副线圈中就产生了与原线圈电流方向相同的电流 ，这个电流在铁芯上产生的磁场方向与原线圈在铁芯中产生的磁场方向相同。如此变化下去，原线圈中由于电流的改变，就在副线圈中产生了电流。

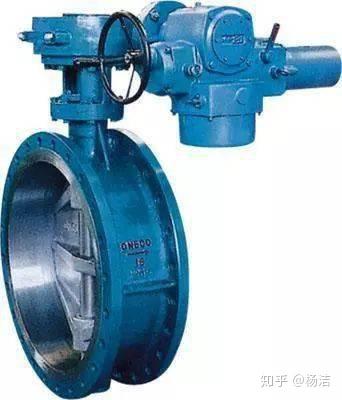

设备名称：电动蝶阀

工作原理及作用：

由调节型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动 。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

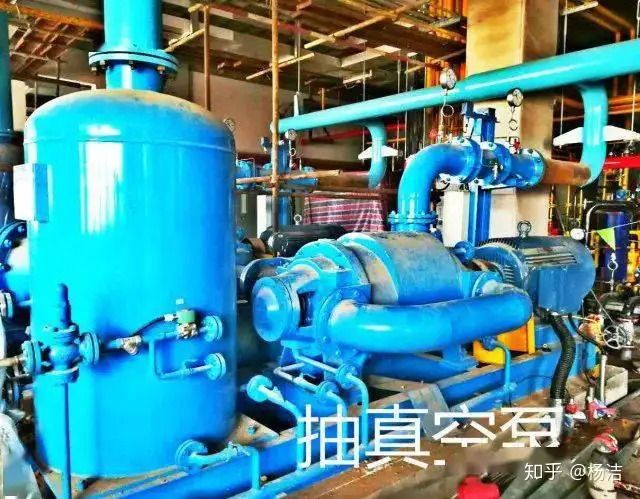

设备名称 ：抽真空泵

工作原理及作用：

真空泵的作用有两个，一个是在汽动阶段建立真空，另一个是在运行中将凝汽器中的不凝结气体（例如漏进凝汽器的空气之类，要是积聚太多会影响凝汽器效率）抽出去
。机组真空的话，在凝汽式机组中 ，是靠将乏汽（做完功的蒸汽）通过循环水冷却凝结后
，由于水汽的体积差，形成真空的，并不是靠真空泵来维持
，特别是大型机组 ，光靠真空泵的出力是肯定不够的。

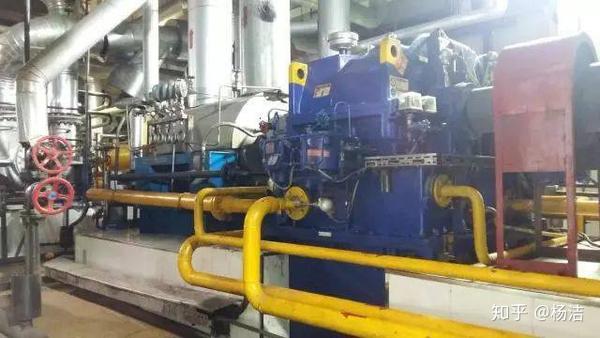

设备名称：电动给水泵

工作原理及作用：

给水泵是给锅炉上水 ，维持锅炉水位的泵。其工作原理是将除氧器除氧后的水（大型机组一般还要通过高压加热器进行加热）送往锅炉汽水系统中（汽包炉的话就进汽包，再由降水管分配至水冷壁，要是是直流炉就直接进入水冷壁下集箱） 。有些电厂为了降低厂用电率，在机组中同时配备电动给水泵与汽动给水泵，电动给水泵仅仅在机组启动或故障检修阶段使用，机组运行稳定后切换至汽动给水泵工作模式，由辅汽系统带动小汽轮机为给水泵提供动力 ，从而降低厂用电指标 ，并可提高机组热效率
。

设备名称 ：汽轮机EH油系统

工作原理及作用：

汽轮机EH油系统即汽轮机调速油系统，是用于调速控制系统的压力油
，采用抗高温的抗燃油（EH油）
，又称高压抗燃油系统 。汽轮机EH油与主油箱分离运行，主要是因而汽轮机的调速油系统与润滑油系统各自独立
。EH油系统主要由EH油箱、油泵、阀门、滤网、控制块 、溢流阀、蓄能器
、EH供回油管
、冷油器以及一套自循环滤油系统和自循环冷却系统组成 。

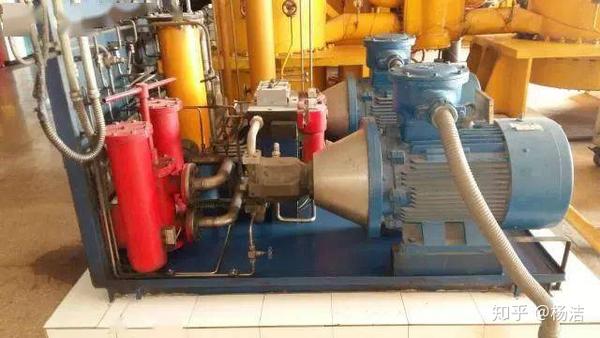

设备名称：顶轴油装置

工作原理及作用：

顶轴油装置是在汽轮发电机组在盘车、启动、停机过程中起顶起转子的作用 。其工作原理是由顶轴装置所提供的高压油在转子和轴承油囊（椭圆轴承均设有高压顶轴油囊）之间形成静压油膜，强行将转子顶起，避免汽轮机低转速过程中轴颈与轴瓦之间的干摩擦 ，防止低速碾瓦
，减少盘车力矩 ，对转子和轴承的保护起着重要作用 。在汽轮发电机组运行时顶轴油囊的压力代表该点轴承的油膜压力 ，是监视轴系标高变化、轴承载荷分配的重要手段之一。顶轴通过滤油器
、经油泵工作后 ，压力油进入分流器 ，经单向节流阀、单向阀，最后进入各轴承，通过调整单向节流阀可控制进入各轴承的油量及油压，使轴颈的顶起高度在合理的范围内。泵出口油压由溢油阀调整 。

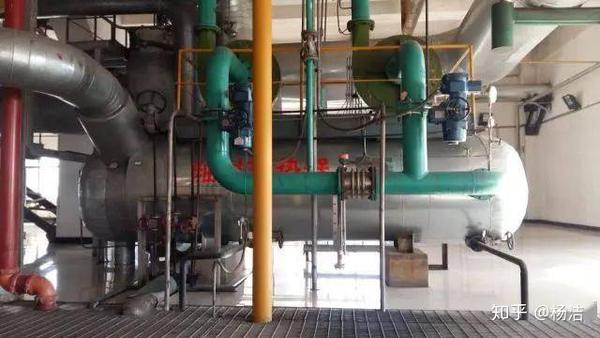

设备名称 ：轴封加热器

工作原理及作用：

轴封加热器为表面式热交换器 ，用于凝结轴封漏汽和门杆漏汽。汽轮机采用内泄式轴封系统时 ，一般设有轴封加热器（亦称轴封冷却器） ，用以加热凝结水，回收轴封漏汽，从而减少轴封漏汽及热量损失。轴封加热器以及与之相连的汽轮机轴封汽室依靠轴封风机维持负压状态，以防止蒸汽漏入环境或润滑油系统，为维持汽侧微负压，必须有足够的凝结水量流过轴封加热器 ，以确保上述漏气完全凝结。

设备名称 ：皮带称重式给煤机

工作原理及作用：

称重式给煤机的作用是精确地定量向磨煤机输送燃料。给煤机由机体 、输煤皮带 、驱动装置
、称重装置、清扫装置 、取样装置 、皮带堵煤及断煤报警装置等设备构成。给煤机上端通过原煤管与煤仓相连 ，下部通过落煤管连接磨煤机入口 ，工作时由驱动装置带动皮带将原煤管落下的燃料输送至磨煤机内
，其称重装置通常是由两根跨距托辊和一根称重辊组成称重平台，配以双悬梁垂直式称重传感器
，通过电子控制装置实现连续称重 。

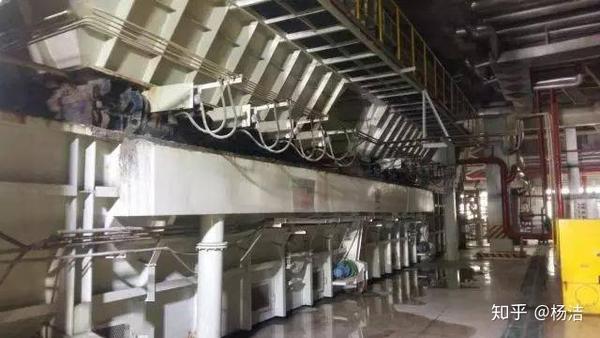

设备名称：刮板式捞渣机

工作原理及作用 ：

刮板式捞渣机主要用于从液体与固体混合物中将符合必定粒度的固体物质分离出来，常用于锅炉排渣之用。刮板捞渣机其机械部分主要有关断门和捞渣机两部分构成 。工作原理：炉渣自冷灰斗经关断门落入捞渣机的上槽体内，槽内储满冷却水(水温≤60℃) ，红渣骤冷粒化后，经环形链条牵引的角钢型刮板提升
，在提升过程中进行初步脱水后排入渣仓，再经由排渣装置直接装车外运或采用传输皮带输送至指定地址供综合利用，亦可经碎渣机破碎后进入渣池，通过水力输送进行回收处理。

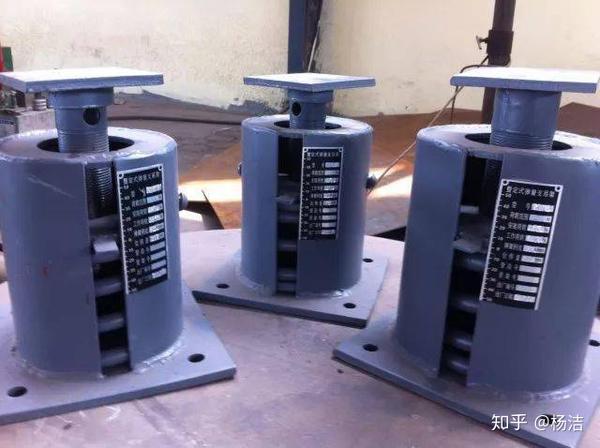

设备名称 ：恒力弹簧

工作原理及作用
：

弹簧式恒力支吊架根据力矩平衡原理设计。它依靠精巧的几何设计，使负荷力矩和弹簧力矩在工作过程中始终平衡，以保持恒定的支承力
，可以消除或减小对管道或设备的附加应力。当管道系统内某吊点的热位移大于12mm
，宜选用恒吊来支承 ，以避免管道系统产生危险的弯曲应力及不利的应力转移 。

主辅弹簧式恒力支吊架是按主弹簧力与辅助弹簧力共同作用下合力恒定的原理设计的
。

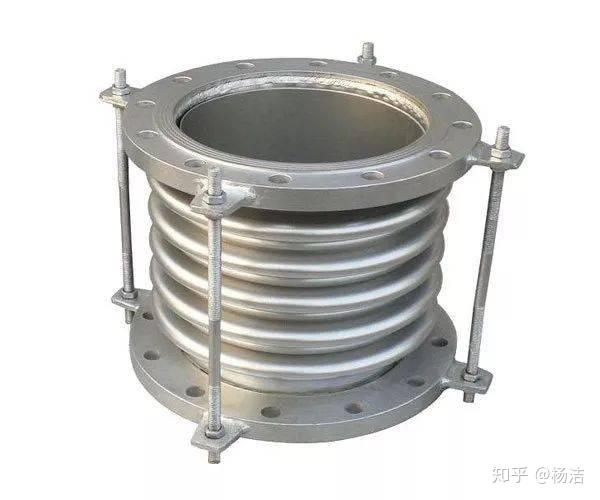

设备名称 ：金属波纹补偿器

工作原理及作用：

波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等缘故而产生的尺寸变化的一种补偿装置 ，属于一种补偿元件。可对轴向，横向 ，和角向位移的的吸收。  ，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。

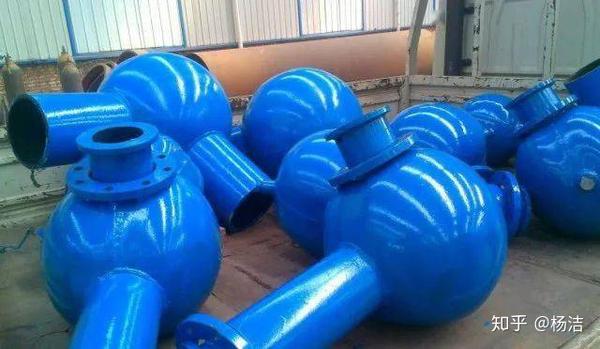

设备名称 ：球形耐磨弯头

工作原理及作用 ：

球形耐磨弯头、球形耐磨三通
，是在弯曲的部位加大空间 ，起到缓冲的作用 ，具有硬度高 、耐高温 、耐腐蚀的特点
，主要是硬度高 ，耐磨性能好 ，使用寿命长。
